DC/DC模块电源与LDO的区别(一)

2015-03-31广州德励电子科技有限公司点击: 1295

LDO(低压差线性稳压器)

LDO :Low Dropout Voltage Regulator,即低压差线性稳压器,顾名思义为线性的稳压器,仅能使用在降压应用中。也就是输出电压必需小于输入电压。

优点:稳定性好,负载响应快,输出纹波小。

缺点:效率低,输入输出的电压差不能太大,负载电流不能太大。目前最大的LDO为5A(但要保证5A的输出还有很多的限制条件:比如需要配套巨大的散热器等)

DC/DC(直流到直流电压转换器)

严格来说,LDO也是DC/DC的一种,但是目前所说的DC/DC多指开关电源,尤指板载式模块电源。DC/DC具有很多种拓朴结构,耳熟能详的如Buck(降压)、Boost(升压)以及Boost-Buck(常见于隔离电源中)。

优点:效率高,输入电压范围很宽,比如德励公司的KB7805系列,输入电压从6.5V到32V,超宽范围。

缺点:负载响应比LDO差,输出纹波比LDO大。但是随着技术的进步,目前DC/DC的输出纹波已经非常接近LDO值,德励公司的KB7805-1000型号模块电源输出满载时的纹波能控制在10mVp-p以内(而且是在不外接任何滤波器件的情况下哦)。所以,DC/DC取代LDO是大势所趋。

DC/DC和LDO的区别是什么?

DC/DC:一般由控制芯片、电感线圈(隔离变压器)、二极管、三极管、电容构成。DC/DC转换器的定义:将电压从一个值转变为另一个值的电路装置。DC/DC转换器分为三类:升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器,还可分为隔离型和非隔离型。一般来说,隔离型就不区分升压还是降压或者升降压了,因为它通常同时包含有这三种工作模式。隔离型的DC/DC应用非常广泛,可直接取代非隔离型,但是反过来就不行了。

LDO:一般由监测输出电压的运放电路加晶体管组成。低压差线性稳压器的突出优点是具有最低的成本、最低的噪声和最低的静态电流。它应用时所需的外围器件也很少,通常只有一两个旁路电容。LDO一般应用在电流比较小的场合,大电流应用时通常需要配套大的散热器甚至需要外带散热风扇,这也限制了它的使用范围。

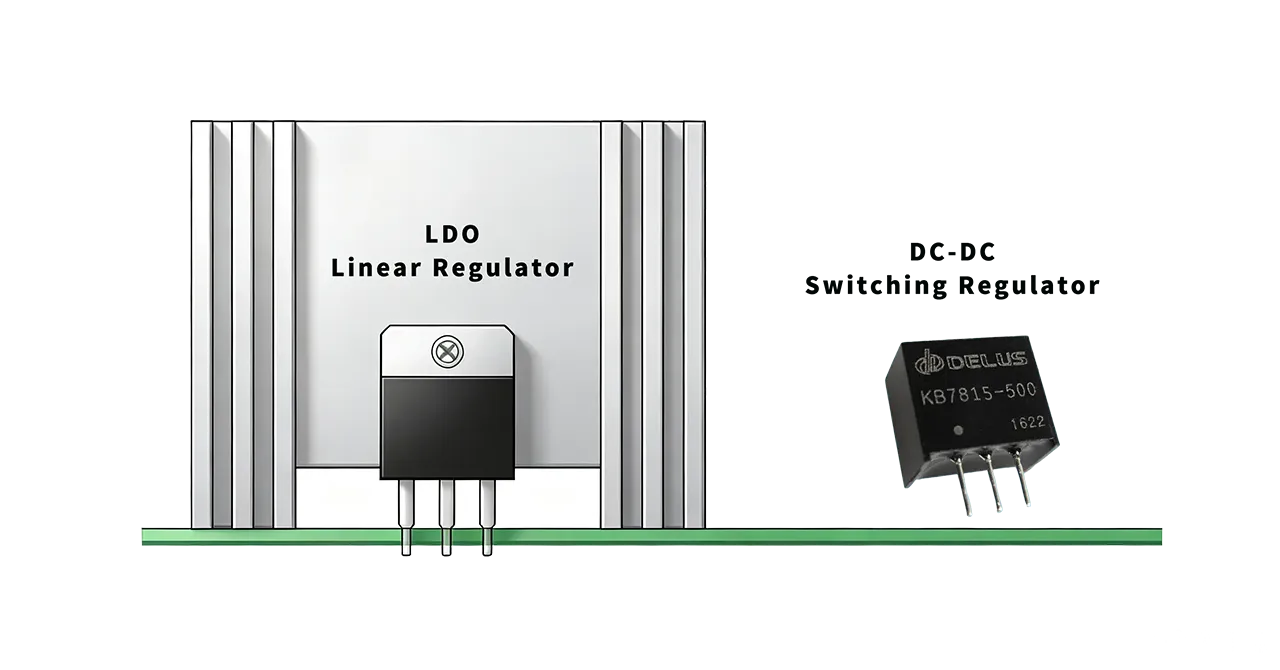

所以在应用范围上,还是DC/DC更广一些。两者的对比,LDO纹波小动态好是其最大的优点,软肋是效率低发热大,而DC/DC最大的优点是效率高,同时纹波和动态指标已经无限接近LDO了,未来前景广阔。
