1.5W Series 直流转换器 (DC-DC)

权威认证・合规达标

CE Certified RoHS Compliant CNAS Compliant IAF Compliant

1.5W 宽电压 隔离 DC-DC 转换器

1.5 瓦 | 小体积 | 软起动

产品特点

  • 2:1 / 4:1 宽电压输入范围
  • 极低的输出噪声与纹波
  • 工作温度范围：-40℃ ~ +85℃
  • 可持续短路保护
  • 裸机满足 CISPR22/EN55022 B 级标准
  • 超小型 SIP 直插封装
  • 能量转换效率高达 89%
  • 无需外接散热片
  • 隔离电压 1500Vdc / 3000Vdc 可选
  • 3 年产品质保

特性描述

德励 1.5W 系列是面向宽电压输入场景开发的高性能微功率 DC-DC 转换器。产品采用超小型 SIP 封装，帮助工程师高效利用 PCB 布板空间。系列具备低冲击电流、优良负载调整率、极低输出纹波特性，即使在高灵敏度电路中，也能维持稳定可靠工作。

本 1.5W 宽压系列采用先进 PFM（脉冲频率调制）控制架构，针对电池供电设备、输入母线电压波动场景优化。不同于常规定压输入 DC-DC 模块，它可承受更大范围的输入电压波动，无需额外前置稳压电路，简化系统方案设计，降低物料总成本。

产品可适应严苛工作环境，是工业控制系统、通信设备、精密仪器仪表的理想供电方案。专为需要宽输入电压容差、且要求输入输出具备可靠电气隔离的应用场景设计。

WhatsApp 咨询 下载规格书 (PDF)

关键电气参数

输入特性
测试项目测试条件Min.Typ.Max.Unit
输入冲击电压
(最长 1 秒)
5V 输入型号
12V 输入型号
24V 输入型号
48V 输入型号
-0.7
-0.7
-0.7
-0.7

10
20
40
75
Vdc
启动电压5V 输入型号
12V 输入型号
24V 输入型号
48V 输入型号


4.5
9
18
36
Vdc
输入控制 (CTRL)模块开启
模块关闭
开路或者高阻
高电平 (灌电流 < 10 mA)
输出特性
项目测试条件Min.Typ.Max.Unit
线性调整率满载，输入电压从低到高变化
±0.05±0.15%
负载调整率额定输入，负载 10-100% 变化
±0.1±0.3
输出电压精度额定输入，满载
±1±3
输出电压平衡度双输出型号，平衡负载

±2
纹波和噪声带宽 DC-20MHz
40100mVp-p
温度漂移系数满载，额定输入

±0.03%/℃
短路保护
可持续电路，自恢复
通用特性
项目测试条件Min.Typ.Max.Unit
开关频率满载，输入电压从低到高变化180
550kHz
工作温度范围环境温度 > 70℃ 时降额−40
+85℃
引脚耐焊接温度焊点距外壳 1.5 mm，最长 10 秒

+300
存储温度
−50
+130
存储湿度


95%
热插拔
不支持
重量

4.6
g
外壳材料
黑色阻燃塑料 (UL94V-0)
各子系列特性差异
子系列主要特性输出类型输入电压范围隔离电压封装形式 / 尺寸
WA_CS-1W5标准型，高性价比正负双路输出2 : 11500 VdcSIP8 / 22.0 × 12.0 × 9.5 mm
WE_CS-1W5高隔离正负双路输出2 : 13000 VdcSIP8 / 22.0 × 12.0 × 9.5 mm
WB_CS-1W5标准型，高性价比单路输出2 : 11500 VdcSIP8 / 22.0 × 12.0 × 9.5 mm
WF_CS-1W5高隔离单路输出2 : 13000 VdcSIP8 / 22.0 × 12.0 × 9.5 mm

选型向导

Image 订货型号 Actions

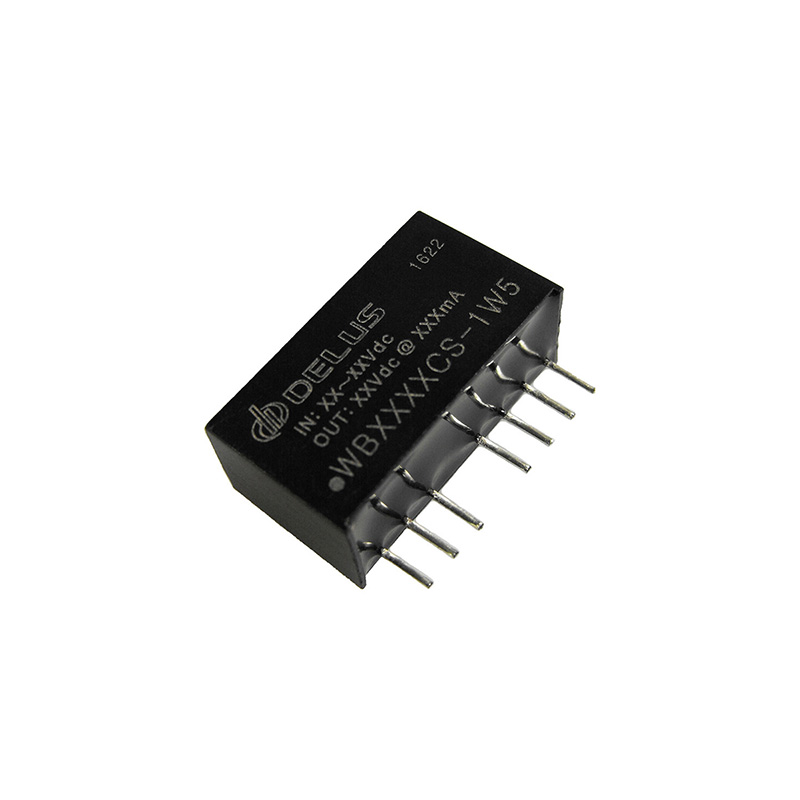

WB_CS-1W5 Image
WB_CS-1W5 Series 1.5 9-18,18-36,36-72 3.3,5,9,12,15,24 1500 22.0 × 12.0 × 9.5 下载规格书
WB1203CS-1W5 1.5 9-18 3.3 1500 22.0 × 12.0 × 9.5
WB1212CS-1W5 1.5 9-18 12 1500 22.0 × 12.0 × 9.5
WB1215CS-1W5 1.5 9-18 15 1500 22.0 × 12.0 × 9.5
WB1205CS-1W5 1.5 9-18 5 1500 22.0 × 12.0 × 9.5
WB1224CS-1W5 1.5 9-18 24 1500 22.0 × 12.0 × 9.5
WB1209CS-1W5 1.5 9-18 9 1500 22.0 × 12.0 × 9.5
WB2405CS-1W5 1.5 18-36 5 1500 22.0 × 12.0 × 9.5
WB0515CS-1W5 1.5 4.5-9 15 1500 22.0 × 12.0 × 9.5
WB2412CS-1W5 1.5 18-36 12 1500 22.0 × 12.0 × 9.5
WB4812CS-1W5 1.5 36-72 12 1500 22.0 × 12.0 × 9.5
PWB2405CS-1W5 1.5 9-36 5 1500 22.0 × 12.0 × 9.5
WB4815CS-1W5 1.5 36-72 15 1500 22.0 × 12.0 × 9.5
WB2424CS-1W5 1.5 18-36 24 1500 22.0 × 12.0 × 9.5
WB4803CS-1W5 1.5 36-72 3.3 1500 22.0 × 12.0 × 9.5
WB4824CS-1W5 1.5 36-72 24 1500 22.0 × 12.0 × 9.5
WB2415CS-1W5 1.5 18-36 15 1500 22.0 × 12.0 × 9.5
WB4809CS-1W5 1.5 36-72 9 1500 22.0 × 12.0 × 9.5
WB2409CS-1W5 1.5 18-36 9 1500 22.0 × 12.0 × 9.5
WB2403CS-1W5 1.5 18-36 3.3 1500 22.0 × 12.0 × 9.5
WB4805CS-1W5 1.5 36-72 5 1500 22.0 × 12.0 × 9.5

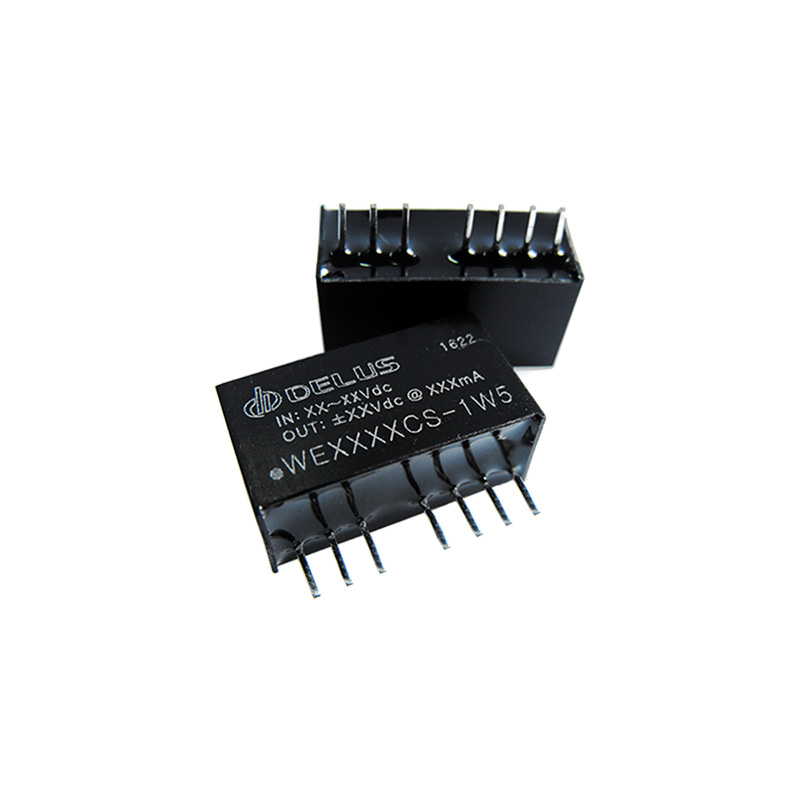

WE_CS-1W5 Image
WE_CS-1W5 Series 1.5 9-18,18-36,36-72 ±5,±9,±12,±15 3000 22.0 × 12.0 × 9.5 下载规格书
WE1209CS-1W5 1.5 9-18 ±9 3000 22.0 × 12.0 × 9.5
WE1205CS-1W5 1.5 9-18 ±5 3000 22.0 × 12.0 × 9.5
WE4815CS-1W5 1.5 36-72 ±15 3000 22.0 × 12.0 × 9.5
WE1212CS-1W5 1.5 9-18 ±12 3000 22.0 × 12.0 × 9.5
WE4812CS-1W5 1.5 36-72 ±12 3000 22.0 × 12.0 × 9.5
WE2405CS-1W5 1.5 18-36 ±5 3000 22.0 × 12.0 × 9.5
WE2415CS-1W5 1.5 18-36 ±15 3000 22.0 × 12.0 × 9.5
WE2412CS-1W5 1.5 18-36 ±12 3000 22.0 × 12.0 × 9.5
WE2409CS-1W5 1.5 18-36 ±9 3000 22.0 × 12.0 × 9.5
WE1215CS-1W5 1.5 9-18 ±15 3000 22.0 × 12.0 × 9.5
WE4809CS-1W5 1.5 36-72 ±9 3000 22.0 × 12.0 × 9.5
WE4805CS-1W5 1.5 36-72 ±5 3000 22.0 × 12.0 × 9.5
WA_CS-1W5 Image
WA_CS-1W5 Series 1.5 9-18,18-36,36-72 ±5,±9,±12,±15 1500 22.0 × 12.0 × 9.5 下载规格书
WA1205CS-1W5 1.5 9-18 ±5 1500 22.0 × 12.0 × 9.5
WA1215CS-1W5 1.5 9-18 ±15 1500 22.0 × 12.0 × 9.5
WA2412CS-1W5 1.5 18-36 ±12 1500 22.0 × 12.0 × 9.5
WA1209CS-1W5 1.5 9-18 ±9 1500 22.0 × 12.0 × 9.5
WA4812CS-1W5 1.5 36-72 ±12 1500 22.0 × 12.0 × 9.5
WA2405CS-1W5 1.5 18-36 ±5 1500 22.0 × 12.0 × 9.5
WA2409CS-1W5 1.5 18-36 ±9 1500 22.0 × 12.0 × 9.5
WA1212CS-1W5 1.5 9-18 ±12 1500 22.0 × 12.0 × 9.5
WA4815CS-1W5 1.5 36-72 ±15 1500 22.0 × 12.0 × 9.5
WA2415CS-1W5 1.5 18-36 ±15 1500 22.0 × 12.0 × 9.5
WA4809CS-1W5 1.5 36-72 ±9 1500 22.0 × 12.0 × 9.5
WA4805CS-1W5 1.5 36-72 ±5 1500 22.0 × 12.0 × 9.5

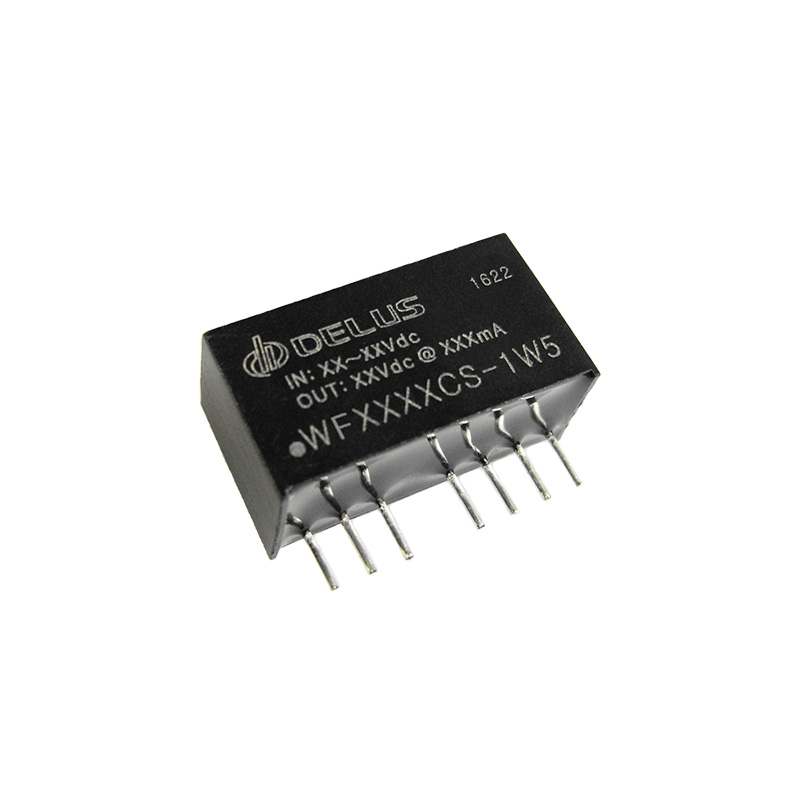

WF_CS-1W5 Image
WF_CS-1W5 Series 1.5 9-18,18-36,36-72 3.3,5,9,12,15,24 3000 22.0 × 12.0 × 9.5 下载规格书
WF1212CS-1W5 1.5 9-18 12 3000 22.0 × 12.0 × 9.5
WF4815CS-1W5 1.5 36-72 15 3000 22.0 × 12.0 × 9.5
WF2409CS-1W5 1.5 18-36 9 3000 22.0 × 12.0 × 9.5
WF1209CS-1W5 1.5 9-18 9 3000 22.0 × 12.0 × 9.5
WF1224CS-1W5 1.5 9-18 24 3000 22.0 × 12.0 × 9.5
WF2424CS-1W5 1.5 18-36 24 3000 22.0 × 12.0 × 9.5
WF2415CS-1W5 1.5 18-36 15 3000 22.0 × 12.0 × 9.5
WF1215CS-1W5 1.5 9-18 15 3000 22.0 × 12.0 × 9.5
WF4812CS-1W5 1.5 36-72 12 3000 22.0 × 12.0 × 9.5
WF0515CS-1W5 1.5 4.5-9 15 3000 22.0 × 12.0 × 9.5
WF2405CS-1W5 1.5 18-36 5 3000 22.0 × 12.0 × 9.5
WF2412CS-1W5 1.5 18-36 12 3000 22.0 × 12.0 × 9.5
WF1205CS-1W5 1.5 9-18 5 3000 22.0 × 12.0 × 9.5
WF1203CS-1W5 1.5 9-18 3.3 3000 22.0 × 12.0 × 9.5
PWF2405CS-1W5 1.5 9-36 5 3000 22.0 × 12.0 × 9.5
WF4805CS-1W5 1.5 36-72 5 3000 22.0 × 12.0 × 9.5
WF4824CS-1W5 1.5 36-72 24 3000 22.0 × 12.0 × 9.5
WF4809CS-1W5 1.5 36-72 9 3000 22.0 × 12.0 × 9.5
WF4803CS-1W5 1.5 36-72 3.3 3000 22.0 × 12.0 × 9.5
WF2403CS-1W5 1.5 18-36 3.3 3000 22.0 × 12.0 × 9.5

资料与下载

常见问题

什么是宽电压电源模块？

具备宽输入电压范围，电压波动工况下输出稳定，适用于工业、车载及电池供电场景。

宽电压模块与标准模块有什么区别？

标准模块输入电压范围窄，宽电压模块在复杂条件下具有更好的适应性和抗干扰能力。

如何选择输入电压范围？

选型预留 10%~20% 裕量。工业场景常用 9–36V，车载场景常用 18–75V。

该 DC-DC 模块是否可以不外接输入、输出电容直接工作？

本系列电源模块全部电气参数均在不外接输入、输出电容的条件下完成测试，性能指标可保证。 但外接电容能够进一步优化电路性能，我们强烈建议配套使用；少量投入即可显著提升系统稳定性与可靠性。

高环境温度下需要降额多少？

请参考产品数据手册，根据具体工况进行降额计算。
