车载导航系统 DC‑DC 转换器选型指南

汽车工况下,电子系统面临严苛的工作环境,包括输入电压大范围波动、瞬态高压浪涌以及剧烈温度漂移。本文介绍在日益严苛的性能指标要求下,如何设计多轨电源,满足车载电子系统不同子模块的供电需求。

目前多数中高端车型原厂标配基于 DVD 架构的 GPS 导航系统(图 1)。但导航系统内部多路电压轨的电源设计,其复杂度几乎等同于笔记本电脑电源方案开发。一套典型车载导航整机,通常需要六路及以上独立电源轨:8 V、5 V、3.3 V、2.5 V、1.5 V、1.2 V。

  • 8 V 轨为 DVD 主轴电机供电,用于光盘转动,峰值电流可达 2 A。
  • 5 V 与 3.3 V 为系统总线供电,每一路持续输出电流 2‑3 A。
  • 2.5 V 轨给存储器与 I/O 外设供电,需要 1‑2 A 供电电流。
  • 1.5 V、1.2 V分别为 CPU、DSP 内核供电,两路功率均在 3‑5 W 区间。

与此同时,车载设备功能部件不断增多,整机内部安装空间愈发有限。受限于板卡面积,再加上工作温度范围宽,电源转换效率成为核心设计指标,传统大体积散热器难以布置。数百毫安以上中等电流输出的低压轨,若使用线性稳压器会产生过大发热,已经不再适用。受散热条件制约,开关稳压器近些年逐步替代线性稳压器。

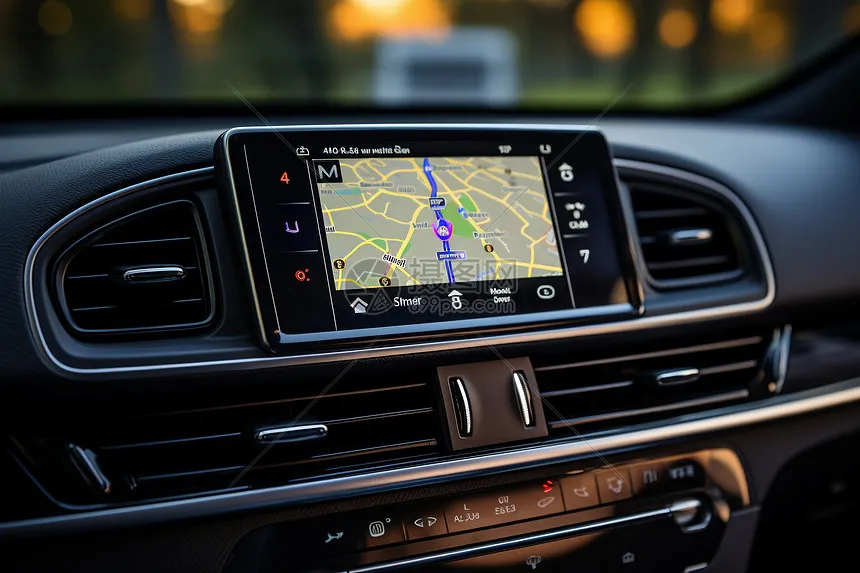

图 1:基于 DVD 架构的 GPS 导航系统
图 1:基于 DVD 架构的 GPS 导航系统

开关电源拥有更高转换效率、占用 PCB 面积更小,弥补了电路复杂度提升、电磁干扰增大等短板。为车载导航系统选型开关稳压器,器件必须满足多项关键规格:宽输入电压范围、全负载区间高效率、正常/待机/关断模式下极低静态电流、低热阻、低噪声与低 EMI 辐射。下面对这些核心性能要求逐一说明:

1、宽输入工作电压范围

开关稳压器必须支持 3 V‑60 V 宽输入工作区间,承受冷启动电压跌落与负载突降瞬态冲击。该宽电压规格,既适配当前 14 V 车载电气架构,也面向未来 42 V 车载供电系统。60 V 最大输入电压为常规 14 V 车辆系统留有充足设计余量(这类系统钳位电压通常 36‑40 V);同时面向下一代 42 V 车载网络做了前瞻性兼容,原有 14 V 平台电路可直接升级至 42 V 平台,无需大规模重新设计。

几乎全部车载电子产品,都要求全负载工况下保持高效率。例如5 V输出转换器,在 10 mA‑2.5 A 负载区间效率需要维持约 85%。大输出电流条件下,内部功率开关管要具备低导通电阻(3 A 条件下典型 0.1 Ω)。为提升轻载效率,驱动电流可以做到最小化,或跟随输出负载电流成比例调节。部分降压稳压器支持由输出引脚提供偏置供电,这是提升效率的关键特性:控制电路供电取自输出轨,相比直接取自输入端,可以按照输出/输入电压比例降低输入端消耗电流。举例:3.3 V 输出侧100 μA 偏置电流,折算到 12 V 输入端仅约 30 μA 平均输入电流。大幅降低待机功耗,优化轻载转换效率。

2、极低静态电流

很多车载子系统车辆熄火后仍需要持续供电,因此对静态电流提出严苛指标。输出电流大于约 100 mA 时,稳压器工作在连续正常开关模式;负载低于该阈值,器件会跳过部分开关脉冲维持稳压,脉冲间隙进入低功耗休眠,仅保留必要内部电路工作,转换器自动开启跳频模式(Burst Mode)。以 12 V 转 3.3 V 降压芯片为例,该模式静态电流可低于 100 μA。休眠状态下内部电压基准、电源状态检测电路持续工作,实时监测输出电压。完全关断模式,器件静态电流必须小于 1 μA。

3、低热阻

芯片结‑壳热阻越低越好。器件底部裸露铜焊盘可直接焊接到 PCB 铜皮,将芯片热量导出。标准四层 PCB 搭配内部电源平面,可实现约 40 ℃/W 热阻;如果与金属机壳实现良好导热耦合,高温应用场景结‑壳热阻可接近 10 ℃/W,拓宽整机允许工作温度区间。

4、噪声与 EMI 抑制要点

开关电源噪声水平高于线性稳压器,但凭借极高转换效率,在小型化车载设备中无可替代。只要开关器件开关行为可控,噪声与 EMI 完全可以管控。稳压器采用恒定固定开关频率、边沿干净无过冲与高频振铃,可以最大化抑制 EMI。小封装、高开关频率有利于紧凑 PCB 布局,降低辐射 EMI。同时兼容低 ESR 多层陶瓷电容,能够抑制输入输出纹波,而纹波是系统噪声的重要来源。

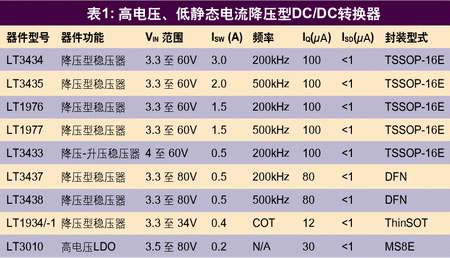

开发这类高压开关稳压器具备不小的技术挑战。凌力尔特(Linear Technology)近些年深耕高压 DC-DC 转换器,拥有丰富产品线,专门满足车载电源严苛需求(表1)。

表1
表1

LT3434 就是该类 DC-DC 转换器代表,属于输入耐压最高 60 V 的单片降压开关稳压器系列,可以解决上面提到车载导航电源全部核心设计难题。

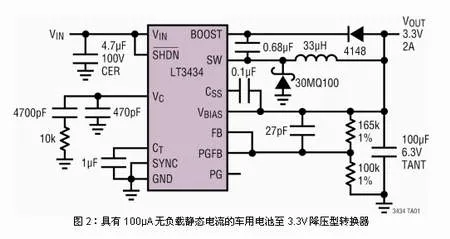

  • 宽输入电压范围:3.3 V‑60 V(图 2)
  • 负载电流最高 2.5 A 条件下实现高效率输出
  • 全电压、全负载、全温度条件下,内部基准精度 ±2%
  • 内置调频模式,12 V 转 3.3 V 应用静态电流低于 100 μA
  • 薄型热增强 TSSOP 封装,低热阻,适配空间受限 PCB
  • 电流模控制架构,瞬态响应快,外部补偿简单
  • 专利电路,全占空比维持恒定开关峰值电流
  • 200 kHz 固定开关频率,支持外部同步至更高时钟
  • 车载全温域精准稳压;集成电源良好/复位、软启动、欠压锁定(UVLO)保护

该单芯片方案,在极小 PCB 面积下,为最高 2.5 A 负载提供稳定高效电源转换。

总结

车载导航系统 DC-DC 电源设计,约束条件复杂,模拟性能指标严苛;但设计人员不必从零开发。凌力尔特等厂商新一代专用开关稳压器,集成全部必需核心功能,可以大幅降低车载电源开发复杂度与研发工作量。
