基于 DSP 控制的数字隔离型双向 DC‑DC 变换器

随着信息技术飞速发展，数字控制架构给现代电力电子技术带来了革命性变化。随着功率变换硬件与数字信号处理技术日趋成熟，数字控制开关变换器得到广泛应用。即便如此，高频 PWM 变换器仍存在固有的设计难题，需要针对性优化。

相较于模拟控制方案，数字信号处理具备显著优势：便于计算机实现控制调节、不存在模拟信号传输失真、抗杂散电磁干扰能力更强，可原生搭载嵌入式自诊断与容错算法。

微控制器早期应用于电力电子领域时，数字硬件仅承担数据监测、显示等辅助任务，实现系统层面的监控。伴随数字技术迭代，微处理器开始承担核心环路控制功能。专用数字 PWM 控制器凭借低功耗、不受模拟器件参数漂移影响的特点获得大规模应用。它可以无缝对接数字系统，能够实现复杂的全优化控制算法，现已大量应用于电压调节模块（VRM）、音频放大器以及消费类便携电子设备。

数字控制电力电子设备采用数字控制器替代分立模拟 PWM 硬件，对高速功率开关进行调节以实现电能变换。占空比量化数字控制相比传统模拟环路可以带来实实在在的性能提升。数字滤波器可实现灵活的动态补偿：若滤波器采样频率与变换器开关频率保持一致，量化占空比控制器可在全频段稳定工作，无需额外补偿网络。只需更新滤波器权重系数，即可即时修改系统动态响应特性。基础数字控制器还原生支持输出限流、软启动等内置功能。

本文梳理数字电源控制技术的发展历程与核心优势。基于全桥隔离双向 DC-DC 变换器工作原理，将全部控制逻辑集中在嵌入式软件中，最大限度减少外围模拟电路。实验验证表明：该方案输出电压可调、稳压性能稳定；依靠软件实现双向功率流动，可完成蓄电池恒流充电。实验平台以 TMS320LF2407 DSP 作为核心数字控制器，为工业电力电子设备提供一套通用全数字控制方案。

1 DSP 控制双向 DC-DC 变换器基本拓扑与工作原理

工业制造与储能领域需求不断增长，推动双向 DC-DC 变换器应用持续增多，典型应用场景包含直流不间断电源、航空航天供电网络、电动汽车、直流功率放大器以及电池储能设备。

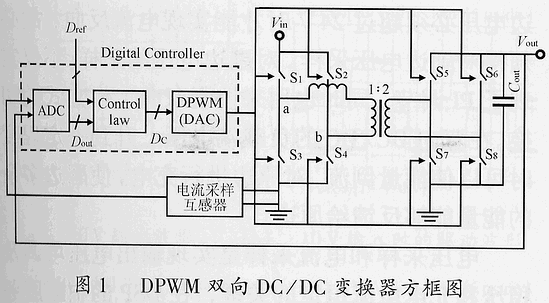

图 1 为基于 DPWM 的双向 DC-DC 变换器基本拓扑。本研究选取全桥隔离双向变换器（DAB）作为主要实验功率级。

数字控制器由三大核心模块构成：模数转换器（ADC）、DPWM 脉冲生成单元、离散闭环控制核心。ADC 对采样得到的输出电压 Vout 做离散化处理；DPWM 模块把运算得到的控制量转换为 PWM 驱动信号；离散控制单元完成反馈环路运算与调制逻辑。

1.1 正向功率传输：原边向副边放电

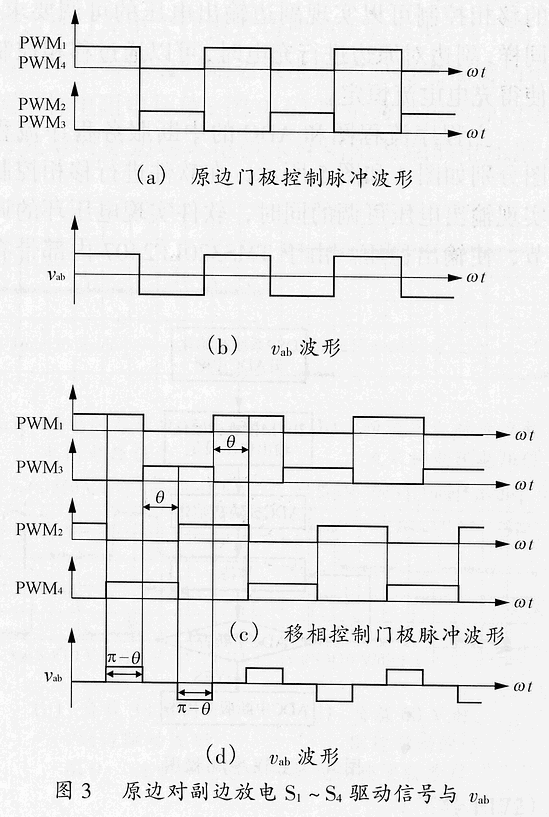

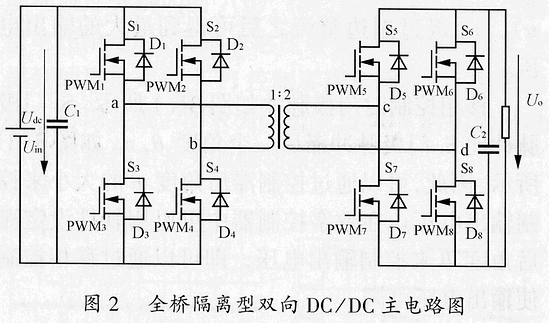

全调制工作模式下，开关管 S1‑S4 驱动波形如图 3 所示（理想开关器件，忽略死区时间）。图 3(a) 中 PWM1 与 PWM4 同相、无移相，输出副边电压达到最大值。不计电路损耗，全调制状态下副边电压可达 n·Vin。副边续流二极管导通，实现不控整流。原边桥臂将直流输入调制成交流方波，副边二极管再把交流波形解调为稳定直流输出；全调制过程不存在脉冲消隐。变压器原边电压 Vab 如图 3(b)。开关 S1‑S4 各自导通半个开关周期 T/2，输出正负对称交流半波，使副边整流后电压达到最大。

移相调节是在 S1、S4 驱动信号之间引入滞后相位角 θ，见图 3(c)，对应的 Vab 波形见图 3(d)。通过调节相位滞后角 θ 可连续改变输出电压，由 DSP 软件灵活配置，实现高精度闭环稳压。

1.2 反向功率传输：副边向原边电池充电

实现能量反向传输时，交换原边桥 S1‑S4 与副边桥 S5‑S8 的驱动信号，将原边电压 Vab 替换为副边电压 Vcd。全调制模式、移相模式均可用于反向工作。电池充电需要恒流控制，依靠移相控制可以可靠实现。功率级工作状态与正向放电完全对称，限于篇幅不再给出详细波形。

2 数字双向 DC-DC 控制的软件实现

双向 DC-DC 变换器支持双向能量传递：正向放电要求输出电压可调稳压；反向充电则需要实现充电电流恒定。对原边开关 S2、S3 做移相调制，可以获得稳定可调的副边输出电压。同理，调节移相角，即可在副边向原边能量回馈时维持恒定充电电流。

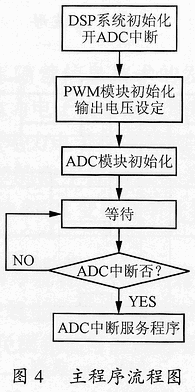

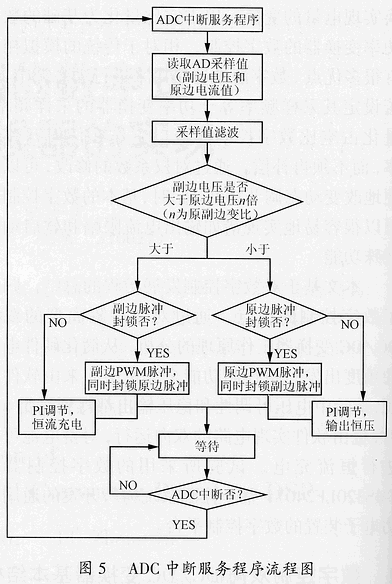

图 4、图 5 分别为主程序流程图、ADC 中断服务子程序流程图。DSP 软件采用电压双闭环移相控制实现输出稳压。利用TMS320LF2407 内置 ADC 外设，通过 LEM 霍尔传感器采集输出电压，将模拟信号送入 DSP 的 ADC 模块。中断服务程序读取采样数据，经过数字滤波后执行增量式 PI 补偿，实现高精度稳压。

反向充电依靠独立电流反馈 PI 环路，实现蓄电池恒流充电。本实验平台原边储能单元采用 12V 蓄电池；变压器变比 1:2，因此副边电压需要高于 24V，才能让原边续流二极管正向导通，实现反向电流。副边电压采样承担双重功能：一方面用于 PI 实时调节，另一方面作为双向模式切换判据。当副边负载电压超过设定阈值，变换器自动切换功率流向，将多余能量回馈至原边电池组。

电压、电流采样是可调稳压输出与恒流充电的基础。采样信号在 DSP 中断子程序内完成数字滤波与PI 算法运算。控制器对照用户设定电压、电流基准执行增量式PI补偿：

• 当原边输入电压发生波动，副边输出电压依旧锁定在目标设定值；
• 当副边负载电压出现扰动，系统自动调整移相角，稳定原边充电电流。

控制系统采用增量式 PI 架构，系统框图见图6。TMS320LF2407 DSP 强大运算单元与事件管理器（EV）外设可便捷生成高精度 PWM 脉冲，大幅减少模拟外设数量，降低硬件复杂度。全部 PI 环路运算、脉宽调制逻辑完全由嵌入式软件实现。DSP 与功率级之间保留光耦隔离，实现高压安全隔离。

结论

数字信号处理器可以对隔离型双向 DC-DC 变换器实现全软件控制，省去绝大多数模拟补偿电路；依靠灵活的移相调制，实现双向能量流动、输出可调稳压以及蓄电池恒流充电。这套基于 DSP 的数字控制拓扑硬件设计简化、算法迭代灵活，长期工作性能稳定，适用于储能、航空航天、车载等双向功率变换系统。
